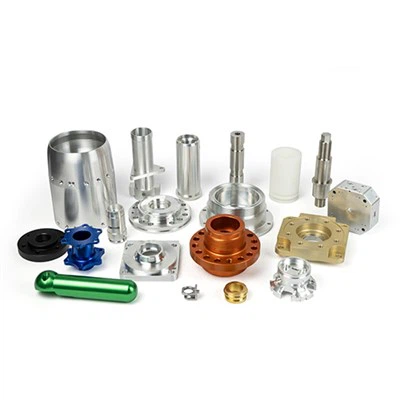

Les secteurs de l'aérospatiale, du médical, de l'automatisation et des semi-conducteurs continuent de constater une augmentation de la demande d'usinage CNC de pièces non standard-. Ces composants sont conçus pour des applications spécifiques mais ne sont pas conformes aux normes courantes-du commerce-. Cet article présente les dernières directives pour l'usinage CNC de pièces non standard - destinées uniquement aux professionnels de l'industrie ; veuillez nous contacter pour des corrections si nécessaire.
Conception initiale et analyse technique
La base d'une fabrication réussie de pièces non standard- réside dans une analyse méticuleuse de la conception pour la fabrication (DFM). Une collaboration étroite entre l'équipe de conception du client et les experts en ingénierie du fournisseur d'usinage est primordiale. Les principaux domaines d’intervention comprennent :
- Sélection des matériaux : le choix du matériau (par exemple, acier inoxydable 304/316L, aluminium 7075-T6, Inconel 718, PEEK) a un impact direct sur les stratégies d'usinage, l'outillage et le coût. Des facteurs tels que la résistance à la traction, la dureté, la conductivité thermique et la résistance à la corrosion doivent correspondre à l'environnement d'utilisation finale de la pièce.
- Optimisation des fonctionnalités : cavités internes complexes, nervures étroites et profondes, micro-trous (par exemple, diamètres < 1,0 mm) et sections à parois minces- (< 0.5 mm) require specialized tooling and precise process planning to avoid deflection, vibration, or breakage. Simulating the machining process using CAM software is standard practice to identify potential issues.
- Tolérance, dimensionnement et tolérancement géométriques (GD&T) : Il est essentiel de définir clairement les dimensions et tolérances critiques (par exemple, ± 0,005 mm, position réelle de 0,01 mm). Trop de-spécifier des tolérances peut augmenter de façon exponentielle les coûts sans ajouter de valeur fonctionnelle. L'application des normes ASME Y14.5 GD&T garantit une communication sans ambiguïté de l'intention de conception.
Processus et technologie avancés d'usinage CNC
Les installations CNC modernes utilisent une suite de technologies pour .
- Usinage multi-axes : l'usinage CNC simultané sur 5 axes est indispensable pour les géométries complexes. Il permet de réaliser des pièces avec moins de configurations, améliorant considérablement la précision en minimisant les erreurs cumulatives et en permettant l'accès aux contre-dépouilles et aux angles composés.
- Usinage à grande vitesse (HSM) : les techniques HSM, utilisant des vitesses de broche élevées (souvent supérieures à 20 000 tr/min) et des trajectoires d'outils optimisées, sont cruciales pour l'usinage de détails délicats dans l'aluminium ou les plastiques techniques. Cela réduit les forces de coupe, minimise la distorsion des pièces et permet d'obtenir des finitions de surface supérieures, éliminant souvent les travaux d'établi secondaires.
- Micro-usinage : pour les pièces présentant des caractéristiques extrêmement fines, des centres de micro-usinage dédiés avec une résolution inférieure au-micron, des broches à haute-fréquence (jusqu'à 60 000 tr/min ou plus) et des micro-outils (jusqu'à 0,1 mm de diamètre) sont utilisés. Le contrôle environnemental de la température et des vibrations est souvent critique dans ce domaine.
Phases critiques d’exécution de la fabrication
- Planification du processus : une fiche de processus d'usinage détaillée est élaborée, spécifiant la séquence des opérations, les machines-outils, la conception des montages, les outils de coupe, les vitesses/avances et les points d'inspection. Pour les pièces non-standard, des gabarits et des fixations personnalisés sont souvent nécessaires pour garantir un maintien sûr et reproductible des pièces.
- Stratégie d'outillage : il est essentiel de sélectionner la géométrie de l'outil appropriée (par exemple, des fraises à nez arrondi-pour la finition), le revêtement (TiAlN, Diamond-Like Carbon) et le rapport longueur-sur-diamètre. Une surveillance de l'usure des outils et des calendriers de remplacement prédictifs sont mis en œuvre pour maintenir la cohérence.
- Dans le-Contrôle qualité du processus : au-delà de l'inspection finale, des contrôles stratégiques-du processus sont effectués à l'aide de palpeurs tactiles sur la machine CNC ou via des contrôles autonomes d'une machine à mesurer tridimensionnelle (MMT) à des étapes intermédiaires. Cela permet des corrections à mi--processus, garantissant que la pièce reste dans les limites de tolérance tout au long de la fabrication.
Métrologie et contrôle final
Une inspection rigoureuse n'est pas-négociable. La pièce finale doit être validée par rapport au modèle CAO 3D original et aux spécifications du dessin 2D.
- Équipement : des MMT de haute-précision (avec une répétabilité inférieure ou égale à 1,5 µm), des comparateurs optiques, des testeurs de rugosité de surface (mesurant Ra, Rz) et des testeurs d'arrondi sont standards. Pour les surfaces complexes de forme libre, des scanners laser 3D ou un balayage à lumière structurée peuvent être utilisés.
- Inspection du premier article (FAI) : un rapport FAI complet, suivant souvent des formats tels que AS9102 pour l'aérospatiale, est généré. Ce document fournit une preuve objective que toutes les caractéristiques de conception ont été mesurées et conformes aux exigences.
- Documentation : Un pack de données complet comprenant des certificats de matériaux (conformes à des normes comme ASTM, AMS), des rapports d'inspection et des certificats de conformité accompagne l'expédition, garantissant une traçabilité complète.
Considérations clés pour l’approvisionnement
Lorsqu'ils s'approvisionnent en pièces CNC non-standards, les professionnels doivent évaluer les fournisseurs en fonction de :
- Expertise technique : Expérience avérée avec des pièces et des matériaux similaires.
- Portefeuille technologique : disponibilité des capacités multi-axes, HSM ou micro-usinage nécessaires.
- Système qualité : les certifications telles que ISO 9001 : 2015 et AS9100D sont des indicateurs solides d’un système de gestion de la qualité robuste.
- Gestion de projet : communication claire, retours DFM et gestion proactive de l'ensemble du flux de travail, du devis à la livraison.
L'usinage CNC de pièces non-standard représente une synergie sophistiquée d'ingénierie avancée, de-technologie de pointe-de-et d'assurance qualité rigoureuse. Le succès dépend d'une collaboration initiale, d'une ingénierie de processus méticuleuse et de l'exploitation de toutes les capacités des systèmes CNC multi--modernes. En adhérant à l'approche structurée décrite dans ce guide, les spécialistes des achats peuvent collaborer efficacement avec les fournisseurs d'usinage pour garantir des composants personnalisés fiables et de haute qualité-qui répondent aux exigences des applications les plus exigeantes.
