Cet article technique fournit un examen complet de la précisionUsinage CNC d'écrous en laiton. Il détaille la sélection des alliages de laiton appropriés, le flux de travail complet d'usinage CNC et les normes internationales critiques régissant la qualité. Destiné aux spécialistes des achats et aux ingénieurs, ce document souligne les avantages techniques de la technologie CNC pour la fabrication d'écrous en laiton qui répondent à des exigences strictes en matière de précision dimensionnelle, de qualité de filetage et de performances dans des applications exigeantes.
1. Introduction

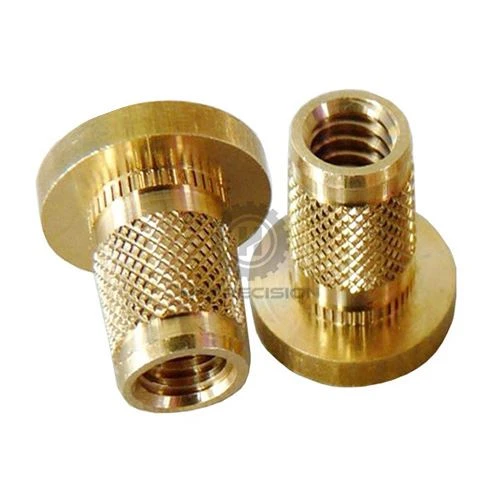

Les écrous en laiton sont des composants essentiels dans un large éventail d'industries, notamment l'automobile, l'aérospatiale, la plomberie et l'électrotechnique. Leur popularité découle d'une combinaison favorable de propriétés : une excellente résistance à la corrosion, une bonne usinabilité, une conductivité électrique et thermique élevée et des caractéristiques anti-antigrippantes inhérentes. Pour les applications standards, les méthodes de production de masse-peuvent suffire. Cependant, pour les conceptions personnalisées de haute-précision, de faible-volume ou complexes,Écrous en laiton usinés CNCreprésente la solution de fabrication optimale. Ce processus garantit une cohérence inégalée, des tolérances serrées et la flexibilité nécessaire pour produire des géométries spécialisées qui ne sont pas réalisables avec d'autres méthodes.
2. Sélection des matériaux : alliages de laiton pour la fabrication d'écrous
Le choix de l'alliage de laiton est un facteur déterminant des caractéristiques finales de l'écrou, influençant l'usinabilité, la résistance, la résistance à la corrosion et le respect des réglementations.
Laiton à coupe libre-(C36000) : cet alliage est la référence du secteur en matière d'usinabilité, avec une note de 100 %. La présence de plomb (environ 3 %) agit comme un brise-copeaux-, permettant un usinage à grande vitesse-, des états de surface supérieurs et une durée de vie prolongée de l'outil. Il s'agit du choix le plus économique pour les productions en grand volume de noix standards.
Alliages de laiton sans plomb-(par exemple, C38500, C27400) : dictés par les réglementations environnementales telles que RoHS et REACH, les alternatives sans plomb-sont de plus en plus importantes. Le C38500 (Bronze Architectural) offre une bonne usinabilité (environ 85 %) et convient aux applications de plomberie nécessitant un contact avec de l'eau potable. Le C27400 (laiton jaune) offre une bonne résistance globale à la corrosion mais avec une usinabilité inférieure.
3. Le processus d'usinage CNC pour les écrous en laiton
Le flux de fabrication d'un écrou de précision en laiton est une séquence systématique d'opérations, généralement effectuées sur des centres d'usinage CNC ou des tours CNC.
3.1. Préparation à blanc
Le processus commence avec une barre cylindrique en laiton, dont le diamètre est légèrement supérieur à la distance entre les méplats de l'écrou. La barre est découpée en pions ou ébauches d'une longueur adaptée à l'usinage d'un ou de plusieurs écrous.
3.2. Opérations de fraisage/tournage CNC
Le flan est solidement serré dans un étau ou une pince CNC. Les principales étapes d'usinage comprennent :
Face : création d'une surface de référence plate et perpendiculaire.
Tournage/fraisage OD (diamètre extérieur) : façonnage du profil externe hexagonal ou carré aux dimensions requises (par exemple, selon les normes ASME B18.2.2 ou ISO 4032).
Perçage : création du trou traversant-, avec un diamètre de perçage sélectionné en fonction du diamètre principal du filetage souhaité.
3.3. Opérations de filetage
C'est la phase la plus critique. Deux méthodes CNC principales sont utilisées :
Taraudage : un taraud commandé par CNC-coupe le filetage interne. Ceci est efficace pour les formes de filetage standard et les petits volumes. La vitesse de broche synchronisée et l'avance axiale (axe Z-) sont cruciales pour la qualité.
Fraisage de filetage : un outil de fraisage de filetage rotatif, suivant un chemin d'interpolation hélicoïdal (mouvement circulaire dans le plan X-Y combiné avec un mouvement linéaire sur l'axe Z-), génère le filetage. Cette méthode est très polyvalente, permettant la production de grands diamètres, de filetages à gauche-et de formes de filetage spéciales avec un seul outil. Il produit également des finitions de surface supérieures et minimise les bavures.
3.4. Ébavurage et finition
Après l'usinage, les pièces subissent un ébavurage pour éliminer les arêtes vives. Des processus de finition supplémentaires, tels que le culbutage vibratoire ou le polissage, peuvent être appliqués pour améliorer l'esthétique et la résistance à la corrosion.
4. Contrôle qualité et normes internationales
L'assurance qualité fait partie intégrante duÉcrous en laiton CNC. L'inspection vérifie la conformité aux spécifications.
Inspection dimensionnelle : les dimensions clés telles que les-plats (S), les-coins (E) et l'épaisseur (m) sont mesurées à l'aide de pieds à coulisse et de micromètres, vérifiées par rapport à des normes telles que ISO 4032 (écrous hexagonaux métriques, style 1) ou ASME B18.2.2 (écrous pour applications générales).
Vérification du filetage : la géométrie du filetage est inspectée de manière critique à l'aide :
Jauges de bouchons filetés (Go/No-Go) : pour une vérification rapide de la conformité de la taille et de la forme aux normes telles que ASME B1.13M pour les filetages métriques ou ASME B1.1 pour les filetages en pouces unifiés.
Machines à mesurer tridimensionnelles (MMT) : pour l'inspection du premier-article et l'analyse complète du pas de filetage, du diamètre majeur/mineur, des angles de flanc et de l'entrée.
Certification des matériaux : les fournisseurs doivent fournir des certifications de matériaux confirmant que la qualité de l'alliage est conforme aux normes telles que ASTM B16 pour le laiton à coupe libre.
5. Conclusion
L'usinage CNC de précision des écrous en laiton permet d'obtenir des composants qui répondent aux exigences rigoureuses de l'industrie moderne. Le processus offre une flexibilité inégalée, permettant la production de conceptions à la fois standards et hautement personnalisées avec des résultats cohérents et de haute qualité. Pour les professionnels de l'approvisionnement, comprendre les nuances de la sélection des matériaux, les capacités des opérations de filetage CNC et les normes de qualité pertinentes est essentiel pour spécifier et se procurer des écrous en laiton qui garantissent la fiabilité et la longévité de leur application finale. L'environnement contrôlé de l'usinage CNC fournit la traçabilité et la documentation qualité requises pour les composants critiques.
